Fixador de grade

Embora a melhor forma de instalar a grade de aço seja soldá-la à viga de aço de suporte, por vários motivos, geralmente são usados ​​​​clipes industriais para fixar a grade de aço.

Os clipes industriais para grades também são muito fáceis de instalar. Cada conexão pode ser feita em poucos minutos usando ferramentas manuais simples. Além da facilidade de instalação, e ao contrário dos métodos tradicionais de fixação de grades em barra, o fixador da grade pode ser removido para permitir acesso às áreas abaixo da grade. Quer seja usado para instalações temporárias ou permanentes de grades de barra, você apreciará a capacidade de remover o fixador.

Além dos clipes industriais comuns, distribuímos clipes de instalação tipo prego, e seus preços são bem inferiores aos do mercado internacional.

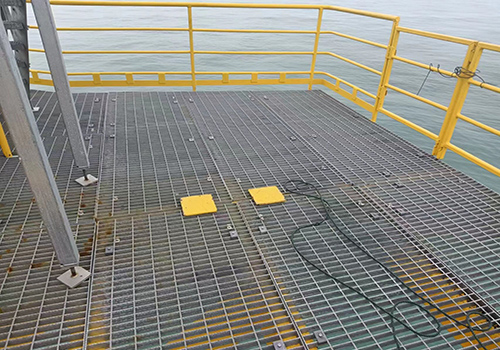

Inventamos clipes industriais resistentes a tufões e obtivemos uma patente, que foi adotada pelo China Electric Power Design Institute e amplamente utilizada em projetos de energia eólica offshore.

Os fixadores de grade também são muito fáceis de instalar. Cada conexão pode ser feita em poucos minutos usando ferramentas manuais simples. Além da facilidade de instalação, e ao contrário dos métodos tradicionais de fixação de grades em barra, o fixador da grade pode ser removido para permitir acesso às áreas abaixo da grade. Quer seja usado para instalações temporárias ou permanentes de grades de barra, você apreciará a capacidade de remover o fixador.

Clipe de grade para gancho fixo resistente a tufões

Atualmente, a fixação de grades de aço para energia eólica offshore geralmente inclui: pinos roscados e clipe, gancho e clipe em “L” e parafuso e clipe.

1, pinos roscados e clipe

A. A instalação é complexa, difícil de ser dominada pelo pessoal da construção e a taxa de reparos não qualificados é alta;

B. A forma fixa de atirar pregos tem baixa capacidade de carga e é propensa a quebrar;

C. Não é conveniente para manutenção offshore

Gancho e clipe de 2"L" e parafuso e clipe

A.Força unilateral, quando o gancho fixo é submetido a força, gira no sentido do parafuso, o que não consegue fixar totalmente a grade e apresenta risco de afrouxamento e queda;

B. O clipe de sela em forma de M geralmente tem 2,5 mm de espessura e as ondas causadas por tufões entortam o clipe superior, fazendo com que ele perca seu efeito de fixação.

3, parafuso e clipe

A. Os parafusos precisam ser soldados às vigas de aço, o que é inconveniente de construir e requer mais trabalhos anticorrosivos;

B. As juntas de solda são pequenas e com resistência limitada, e os clipes M que os acompanham também correm o risco de serem derrubados e quebrados pelas ondas.

Em resposta a esses problemas, melhoramos o atual clipe de instalação de gancho fixo em forma de L e lançamos um clipe de instalação de gancho fixo em forma de U, que tem as seguintes vantagens:

1. Ambos os lados são tensionados uniformemente e o gancho de fixação não gira para um lado

2. Braçadeira superior espessada, dobrada com placa de aço de 5 mm, com maior resistência e sem medo do impacto das ondas

3. Comparado com o clipe de instalação de prego de disco e o clipe de sela de parafuso soldado, é fácil de instalar e tem baixo custo;

Comparado com o clipe de instalação de gancho fixo em forma de L, embora o preço unitário seja mais alto, ele pode fixar duas placas de grade de aço com um conjunto de clipes de instalação e o custo geral é equivalente.

Detalhe do fixador tipo U:
